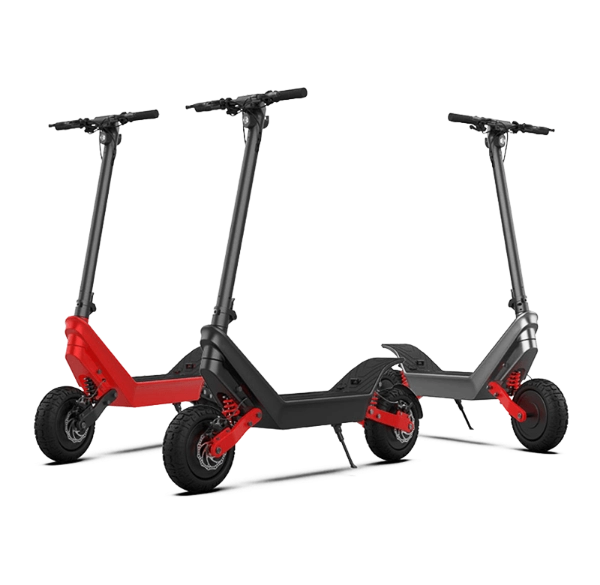

Proceso de fabricación de un patinete eléctrico plegable portátil

Con el rápido crecimiento de las soluciones de micromovilidad, ha aumentado la demanda de patinetes eléctricos plegables portátiles. Estos patinetes proporcionan un modo de transporte compacto, eficiente y ecológico, especialmente en áreas urbanas. En esta publicación del blog, KIXIN compartirá contigo el proceso de fabricación del patinete eléctrico plegable portátil a la venta.

1. Selección de materiales

La elección de los materiales es fundamental para garantizar que el patinete sea ligero, duradero y resistente a la corrosión. Los materiales más utilizados son:

- Aleaciones de aluminio: Conocido por su excelente relación resistencia-peso, el aluminio se utiliza ampliamente en el marco del scooter. Es liviano pero lo suficientemente fuerte como para soportar las tensiones y cargas que se encuentran durante el funcionamiento.

- Compuestos de fibra de carbono: estos materiales se utilizan a veces para componentes como el manillar y otras piezas sensibles al peso. La fibra de carbono ofrece una resistencia superior con una fracción del peso de los metales.

- Plásticos ABS y policarbonato: estos plásticos se utilizan normalmente para la carcasa externa de componentes electrónicos. Son duraderos y protegen contra los factores ambientales.

Una vez seleccionados los materiales, se adquieren de los proveedores y se inspeccionan para comprobar su calidad y cumplimiento de las especificaciones de fabricación.

2. Fabricación y montaje del marco

El chasis es la columna vertebral del scooter y sostiene todos los componentes mecánicos y eléctricos. La fabricación suele comenzar con el corte de láminas de aluminio o fibra de carbono en las formas deseadas del chasis mediante mecanizado CNC (control numérico por computadora). Las máquinas CNC permiten una alta precisión y repetibilidad, lo que garantiza que cada componente encaje perfectamente.

Una vez cortados los componentes del cuadro, se unen entre sí mediante soldadura TIG (Tungsten Inert Gas) en el caso del aluminio o mediante unión adhesiva en el caso de la fibra de carbono. Estos procesos garantizan uniones resistentes y duraderas. Tras la soldadura, el cuadro se somete a un proceso de tratamiento térmico para aliviar las tensiones internas y mejorar su resistencia.

A continuación, el marco suele estar anodizado o recubierto con pintura en polvo para proporcionar resistencia a la corrosión y mejorar su atractivo estético. Después del recubrimiento, se instalan diversos componentes mecánicos, como las bisagras plegables, los estribos y el mecanismo de dirección, utilizando plantillas y accesorios especializados para mantener la alineación y la precisión.

3. Conjunto de motor y sistema de accionamiento

El corazón del patinete eléctrico es su motor, normalmente un motor de corriente continua sin escobillas (BLDC). Los motores BLDC son los preferidos por su eficiencia, bajo mantenimiento y tamaño compacto. La fabricación del motor implica enrollar bobinas de cobre alrededor de los estatores, instalar imanes permanentes en el rotor y ensamblar estas piezas con cojinetes y ejes.

Una vez que el motor está ensamblado, se instala en el buje de la rueda trasera o se fija al chasis del scooter, según la configuración de la transmisión (motor en el buje o transmisión por correa o cadena). El sistema de transmisión del scooter suele ser de transmisión directa con el motor integrado en la rueda, lo que minimiza la cantidad de piezas móviles y mejora la confiabilidad.

4. Integración de baterías y sistemas eléctricos

El patinete eléctrico funciona con una batería de iones de litio (Li-ion), que ofrece una alta densidad energética y una larga vida útil. Las celdas de la batería proceden de fabricantes especializados en tecnología de iones de litio y se ensamblan en paquetes con sistemas de gestión de baterías (BMS). El BMS garantiza que las celdas se carguen y descarguen de manera uniforme, lo que evita el sobrecalentamiento, la sobrecarga o la descarga profunda, que podrían dañar las celdas.

La batería se instala en la plataforma del scooter, lo que garantiza un centro de gravedad bajo para lograr estabilidad. Se ha tenido especial cuidado en aislar e impermeabilizar el compartimento de la batería para protegerlo de elementos externos como el agua, el polvo y las vibraciones.

Además de la batería, es necesario integrar otros sistemas eléctricos, como el controlador del motor (que regula la velocidad y el par del motor), el acelerador (normalmente un sistema basado en sensores de efecto Hall) y la unidad de visualización (que proporciona información en tiempo real al conductor). Estos sistemas están conectados mediante un mazo de cables y fijados de forma segura al cuadro.

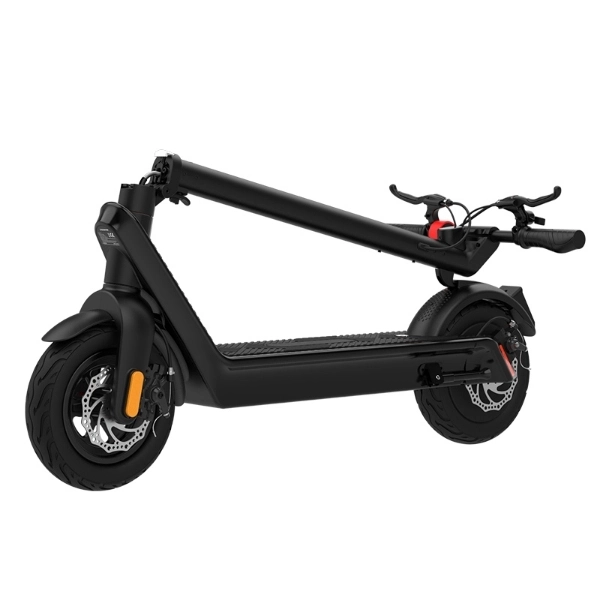

5. Diseño e instalación del mecanismo de plegado

Uno de los aspectos más importantes de un patinete eléctrico portátil es el mecanismo de plegado. Para ello es necesario contar con un sistema bien diseñado que sea resistente y fácil de utilizar. El mecanismo de plegado más habitual incluye una bisagra de bloqueo con una palanca de liberación. La bisagra está diseñada para soportar un uso repetido sin aflojarse ni volverse inestable.

Los modelos avanzados también utilizan palancas de liberación rápida y cierres magnéticos que fijan automáticamente el patinete en su lugar cuando está plegado. Los componentes del sistema de plegado suelen estar mecanizados con CNC a partir de acero o aluminio para garantizar su durabilidad, y se someten a rigurosas pruebas mecánicas para garantizar que puedan soportar las fuerzas que se experimentan durante el plegado y desplegado.

6. Software y ensamblaje de electrónica

Los patinetes eléctricos modernos cuentan con componentes electrónicos integrados para controlar diversos aspectos del rendimiento del patinete, como la velocidad, el frenado y la eficiencia del motor. El software suele desarrollarse internamente o por empresas externas especializadas, y el firmware se carga en la unidad de microcontrolador (MCU) alojada en la caja del controlador del patinete.

Otros componentes electrónicos, como las luces LED, los módulos Bluetooth y los sistemas GPS, se integran en la arquitectura electrónica del patinete durante el proceso de ensamblaje. Estos componentes se conectan mediante circuitos flexibles o mazos de cables que se colocan cuidadosamente a través del chasis del patinete para evitar daños por vibraciones o estrés mecánico.

7. Pruebas finales y control de calidad

Antes de enviar un scooter, se lo somete a pruebas rigurosas para garantizar que cumple con los estándares de seguridad, rendimiento y durabilidad. Las pruebas clave incluyen:

- Prueba de rendimiento del motor: garantizar que el motor funcione dentro de los rangos de par y velocidad especificados.

- Prueba de batería: verificar que la batería funcione a su capacidad y voltaje nominales bajo diversas cargas.

- Prueba de durabilidad: someter el scooter a pruebas de vibración, impacto y fatiga para simular el uso en el mundo real.

- Pruebas de impermeabilidad: Garantizar que los componentes electrónicos del scooter y el compartimento de la batería estén sellados contra la entrada de agua.

- Prueba de manejo: un operador humano realiza pruebas de manejo para evaluar el mecanismo de manejo, frenado y plegado del scooter.

Conclusión

La fabricación de un patinete eléctrico plegable portátil implica la integración de múltiples sistemas y una ingeniería precisa. Desde la selección de materiales y el diseño del armazón hasta la integración del motor, la batería y los mecanismos de plegado, cada paso del proceso requiere una planificación y una ejecución cuidadosas. Con los protocolos de fabricación adecuados, estos patinetes pueden proporcionar una solución de transporte fiable, eficiente y ecológica para los viajeros urbanos.
